一些壶友经常问宜兴壶人一些关于紫砂壶泥的问题。例如,我的壶体表面有黑点或白点。原因是什么?这是缺陷吗?事实上,我想说的是,如果你手头的壶有这些现象,不是泥不好,而是原矿泥容易出现的一些正常现象。例如,壶上有黑点,这是由于泥中所含的铁在高温下燃烧后沉淀而成。有些壶上有星星的白点。这不是因为泥不纯,而是泥中所含的云母成分。
紫砂壶的几种瑕疵

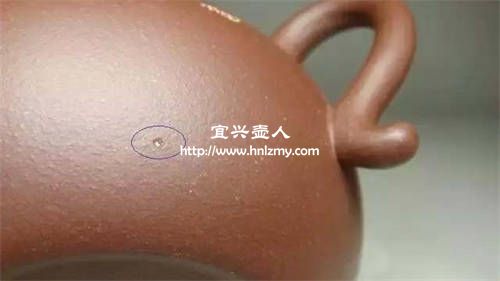

爆子现象
一般来说,只有纯砂粒的原矿紫砂泥或含砂率高的泥。当壶在窑内燃烧时,整体收缩。一些较大的颗粒由于内外温差的急剧变化而爆裂,颗粒周围没有缓冲。这个问题是制壶师傅很难避免。主要原因是泥浆的炼制方法。这种硬砂不是练习40目的泥浆的最佳选择,因为纯40目的砂不能用作壶,所以需要添加细砂和脂粉。少加会增加生产成型的难度,多加会影响泥浆的质量。因此,这种矿物应练习50或60目的泥浆,目的略高。这不仅可以保证成品率,而且可以更好地保证泥浆的质量。

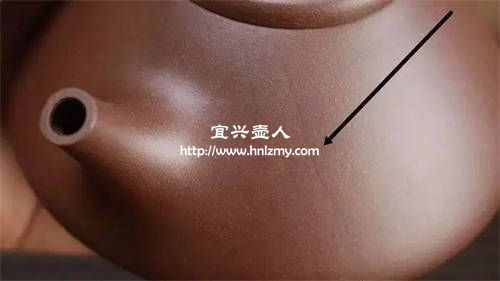

跳砂现象
跳砂的原因很简单,就是烧制时壶体收缩,砂与砂之间没有缓冲,附着力最小的砂被挤压跳出,形成小坑。这与泥浆的特性有很大关系。跳砂的壶大多是纯硬砂紫泥壶或段泥壶。
灰爆现象
这是因为紫砂矿料中含有的石灰岩没有完全去除,混合在泥浆中。在燃烧的高温环境下,石灰岩膨胀过大,紫砂泥缓冲力过小,爆炸后形成空洞。
铁熔现象
它是指熔化和沉淀表面的小结晶铁。当原矿纯泥被烧到一定温度时,更容易发生铁熔。通常是一些含铁量高的泥浆,如紫泥和朱泥壶。它还应满足以下两个条件:一是泥浆必须筛选的纯砂粒,或者脂粉含量很低。第二,无论是嫩泥还是硬砂泥,泥浆都必须烧到基本结晶。从这两点来看,有铁熔点的壶基本上是一些优质的泥浆。
这些现象大多出现在原矿的优质泥浆中。如果你想消除这些缺陷,方法也很简单,可以通过多脂粉泥或酸洗来改善。但经过特殊处理的纯净美丽的泥浆,已经失去了紫砂的原始味道。因此,我们需要理性地看待这些问题,并尽可能宽容。
温馨提示:加好友hurenzisha ,赠送紫砂杯免费试用!
